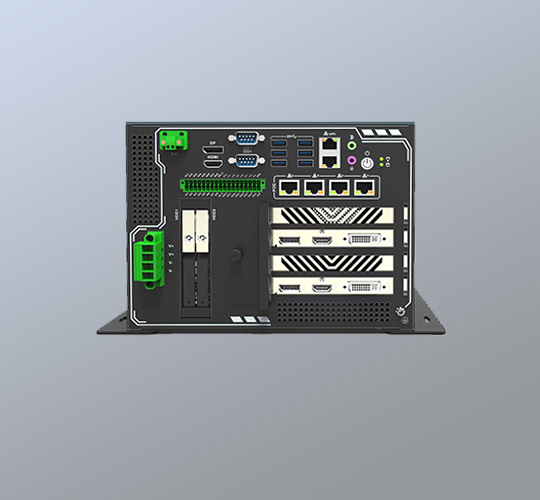

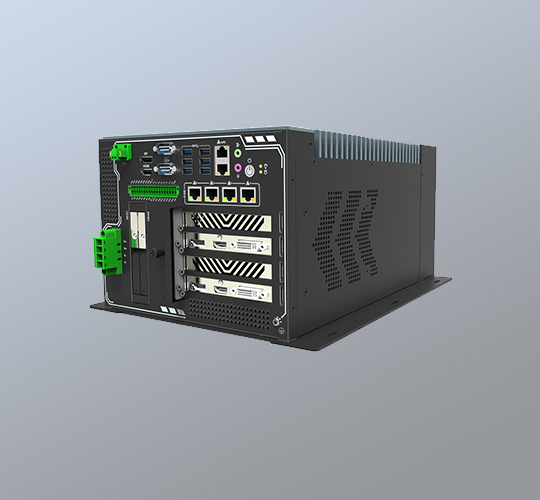

機器視覺控制器Q6AMV-B-1B
産品應用
機器視覺、工業控制、機器人
産品特點
◆ Intel 12th/13th Alder Lake台式機處理器平台,全新架構,性能暴增
◆ 6×千兆網口,支持4路POE,支持Intel VPro技術
◆ 6×USB3.0,2×COM,1×複合 IO 接口(8DI&8DO、 4 路光源輸出、4 路外觸發輸入)
◆ 2×HDD硬盤擴展槽,2×PCIE擴展槽(PCIE X8信号)
  • 産品參數
  • 驅動下載
  • 資料下載

處理器

Intel 12th/13th Core i3/i5/i7 Pentium/CeleronLGA11700處理器TDP65W

芯片組

Q670

内存

2×DDR4-3200MT/s,MAX64GB

存儲

M.2 2280 M-Key(支持PCIe X4/SATA3.0)

1×SATA3.0 2.5寸硬盤擴展位

網絡

千兆網口(Intel I211AT & I225LM)

IO接口

DP1.2(最大輸出分辨率:7680x4320 @ 60Hz)

1×HDMI 2.0b(最大輸出分辨率:4096x2160@60Hz)

RJ45千兆網口—其中LAN3~6支持POE 802.3AF标準

6×USB3.0接口

RS232串口(串口支持 RS232/485/422)③

光源卡(8DI*8DO、4路光源通道、4路外觸發)

1×LINE-OUT 3.5mm音頻輸出插座

1×MIC-IN 3.5mm音頻輸入插座

擴展槽

M.2 3042/52 B-Key(可擴充4G/5G模塊)

M.2 2230 E-Key(支持WIFI+藍牙)

2×HDD硬盤擴展槽

2×PCIE擴展槽(PCIE X8)

4×預留WIFI擴展

操作系統

Win10/Win11/Linux/Unix

供電

7.62-4PIN帶鎖插拔端子

12V(顯卡供電)、18~36V直流輸出④

外形

自定義主機

機箱尺寸

240mm×320mm×160mm

溫度

運行溫度:-20℃~+60℃;存儲溫度:-40℃~+85℃

相對濕度

非運行時95%,于25℃至30℃溫度下不凝結


備注:

①該産品支持Intel Core12th/13th所有的處理器,功耗限制在65W以下

LAN1采用Intel I225LM網卡芯片LAN2采用Intel I211AT網卡芯片;LAN3~5爲擴展的4*POE,支持802.3AF标準,POE輸出總功耗不超過40W

③串口12可通過BIOS選擇RS232/485/422模式

④若要使用24V光源輸出,則必定也要使用24V固定電壓
