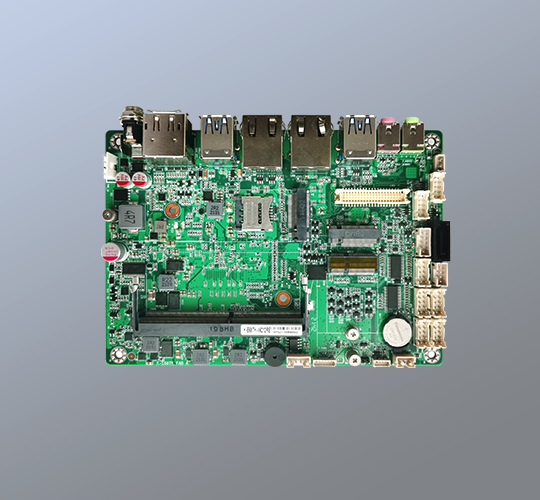

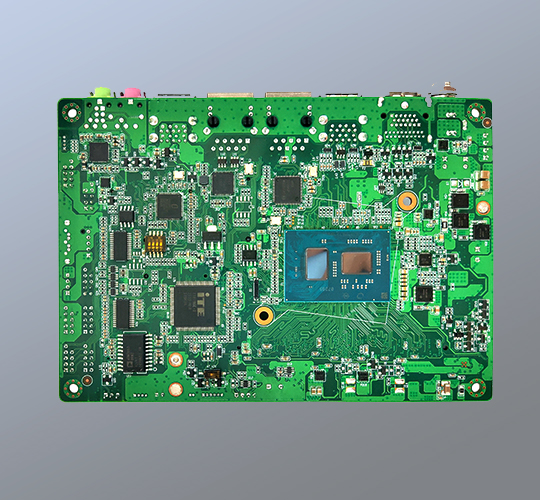

Intel Elkhart Lake系列工業控制主闆

處理器	J6412/J6413/x6212RE/x6425E①
内存	支持單條DDR4-2133MT/s筆記本内存，最高支持16GB

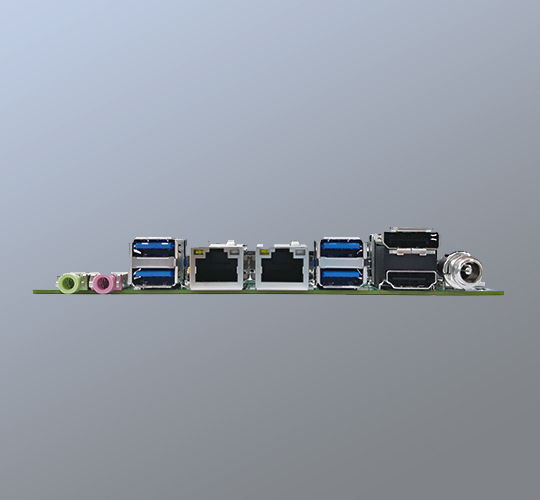

顯示	1HDMI2.0a 4096x2304 @ 60Hz； 1DP1.4a 4096x2304 @ 60Hz； 1*LVDS/eDP②；
網絡	2*RJ45千兆網口—Intel I211AT；
音頻	1LINE-OUT音頻輸出； 1F_AUDIO音頻輸出插針（含LINE-OUT & MIC-IN） 1*SPK功放插針—2W/4Ω；
SATA	1SATA3.0； 1M.2 2280 M-key插槽；
COM	6*串口③
其他	4USB3.0，4USB2.0； 8GPIO； 1M.2 2242/52 B-Key插槽，支持4G/5G④；
電源接口	DC2.5*5.5金屬帶螺紋鎖固插座/JVC-4PIN 電源輸入座子； 9V~36V DC-IN；
主闆規格	146mm×102mm×1.6mm，綠色
操作系統	WIN10 Unix/Linux
工作環境	溫度：-20~+60℃ 濕度：5~95%RH

備注：① Intel Celeron J6412: 四核四線程/主頻2.0~2.6GHz; 核顯：Intel® UHD Graphics Gen10;
Intel Celeron J6413: 四核四線程/主頻1.8~3.0GHz; 核顯：Intel® UHD Graphics Gen10；
Intel Atom x6212RE: 雙核雙線程/主頻1.2GHz; 核顯：Intel® UHD Graphics Gen10;
Intel Atom x6425E: 四核四線程/主頻2.0~3.0GHz; 核顯: Intel® UHD Graphics Gen10;
② LVDS與eDP共用連接器，可通過硬件變更切換，默認支持eDP；
③ COM1可BIOS選RS232/485/422; COM2 可硬件切換RS232/485串口，默認RS232；
COM4-6可硬件切換RS232/TTL，默認RS232；
④ 插槽默認不支持5G，需通過硬件變更，占用後置USB3.0端口的一組USB3.0通道，才能支持5G模塊；
